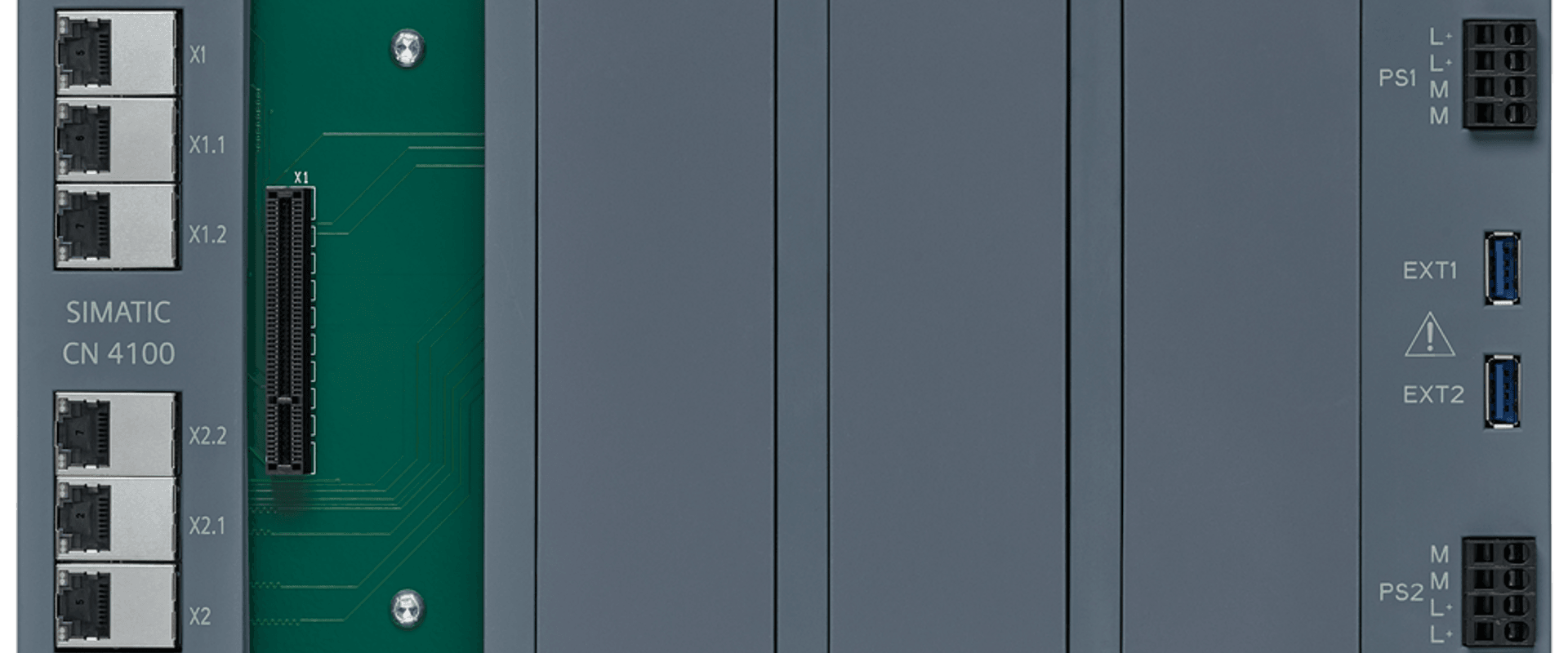

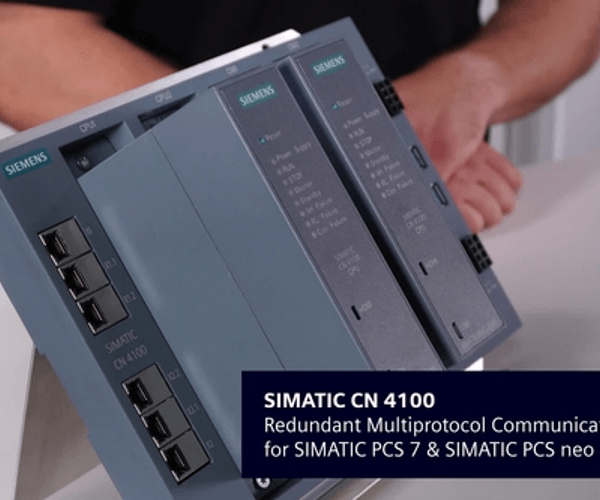

Communication Node SIMATIC CN 4100

Inovativní komunikační uzel SIMATIC CN 4100 je flexibilní a výkonná platforma pro různé komunikační úkoly. Díky své škálovatelné, modulární struktuře a možnosti připojení systémů třetích stran, lze SIMATIC CN 4100 použít k implementaci efektivních systémových konceptů pro technologii řízení procesů.

Modul CPU je centrálním modulem SIMATIC CN 4100. Všechny operace a komunikační úlohy jsou prováděny CPUčkem. Pro každé CPUčko je vyhrazeno jedno rozhraní pro připojení k průmyslové sběrnici a dvě samostatná rozhraní pro připojení ke koncovým zařízením (např. OPC UA server nebo MODBUS TCP zařízení).

SIMATIC CN 4100 lze provozovat samostatně (single) i redundantně.

Redundantní konfigurace SIMATIC CN 4100 nabízí výrazně vyšší dostupnost. Funguje na principu 1-of-2, kdy v případě chyby je aktivní CPUčko přepnuto na záložní CPUčko. Pro každý subsystém můžete také připojit redundantní zdroj napájení.

Následující protokoly jsou aktuálně podporovány samostatně/ redundantně:

Single konfigurace (1xCPU):

• OPC UA DA klient
• MODBUS/TCP
• S7 komunikace (PUT/GET)

Redundantní konfigurace (2xCPU):

• MODBUS/TCP
• S7 komunikace (PUT/GET)
